سیستم بازرسی نقص ما شامل دو تستر EOL اختصاصی است. یکی برای محرک های خودرو با دنده حلزونی و درایوهای پیچ است. دیگری برای کنترل کننده های الکترونیکی مانند PCB و واحدهای کنترل مرکزی است. هر دو ماژولار هستند و برای تولید در حجم بالا ساخته شده اند. آنها چک های دستی را با آزمایش خودکار دیجیتال جایگزین می کنند. این محصول به شما نتایج ثابتی می دهد و خطاهای قضاوت انسانی را حذف می کند. هر سیستم از سفارشی سازی کامل و ادغام داده های MES پشتیبانی می کند.

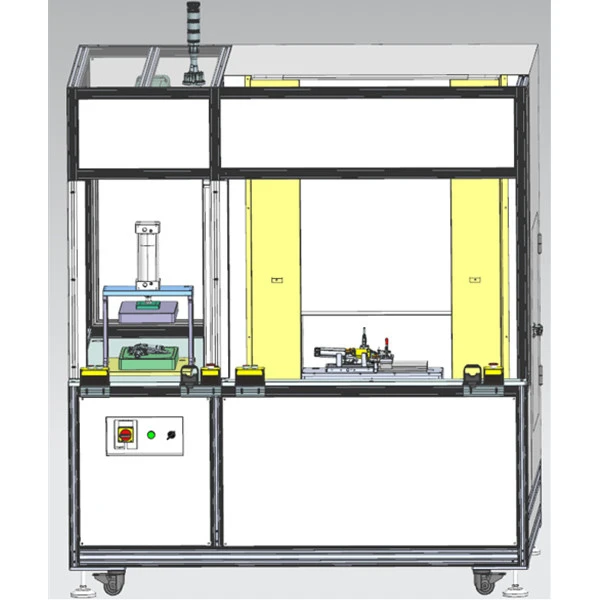

Ⅰ. تستر EOL محرک خودرو (مدل محرک درب)
تست همه در یک برای عملکرد مکانیکی و الکتریکی
این تستر شش مورد آزمایشی را در یک دستگاه ترکیب می کند: سفتی نشتی، نویز NVH، نیروی گشتاور/کشش، عملکرد الکتریکی، ضربه جابجایی و بررسی مونتاژ. دارای محفظه تست بی صدا و مکانیزم بارگذاری سروو است. شرایط واقعی خودرو را به دقت شبیه سازی می کند. این محصول برای محرک درب، بالابر پنجره، محرک صندلی و دمپرهای HVAC کار می کند. این یک چرخه آزمایش کامل را در 60 ثانیه اجرا می کند که با زمان استاندارد تولید استاندارد مطابقت دارد.
تست نشت و نویز دقیق
این سیستم از وسایل آب بندی سفارشی و سنسورهای فشار با دقت بالا استفاده می کند. نشت هوا را از محفظه ها، واشرها و اتصالات تشخیص می دهد. دقت به 0.1 Pa می رسد. تنظیمات فشار چندگانه را می توان ذخیره و تغییر داد. برای نویز، محفظه خاموش محصور، صدای کارگاه را مسدود می کند. حسگرهای آکوستیک صداهای چرخ دنده، پیچ و موتور را ضبط می کنند. فشار صدا، بلندی صدا و منحنی های فرکانس را تولید می کند. این روش بازرسی گوش انسان را با داده های عینی جایگزین می کند.
گشتاور، نیرو، و بررسی های الکتریکی
یک سروو موتور با حسگرهای گشتاور و جابجایی نیروی فشار-کشش، مقاومت در حال اجرا و منحنی‌های ضربه را اندازه‌گیری می‌کند. چسبندگی، افت گشتاور یا حرکت ناقص را پیدا می کند. برای آزمایش‌های الکتریکی، ولتاژ استاندارد را اعمال می‌کند و جریان بی‌بار/بار، افت ولتاژ موتور، سیگنال‌های هال و داده‌های گذرگاه CAN/LIN را می‌خواند. این نرمی موتور و یکپارچگی سیگنال را تأیید می کند. این محصول همچنین مونتاژ را با حسگرهای بینایی و فوتوالکتریک بررسی می‌کند - می‌بیند که آیا پوسته‌ها، کرم‌ها، پیچ‌ها، واشرها یا مهر و موم‌ها گم شده‌اند، اشتباه هستند یا شل شده‌اند.
قابلیت ردیابی داده ها و تغییر سریع
هر محصول با کد SN اسکن می شود. همه منحنی ها و مقادیر تست به صورت محلی ذخیره می شوند و می توانند به عنوان CSV صادر شوند. برای ردیابی کامل به MES شما متصل می شود. این سیستم چندین برنامه آزمایشی را ذخیره می کند. پس از تغییر ابزار، فقط دستور العمل جدید را فراخوانی می کنید. این از تولید انعطاف پذیر بسیاری از انواع محرک پشتیبانی می کند.
مزایا و کاربردها
این سیستم بازرسی نقص جهانی است - نه تنها محرک های درب، بلکه تنظیم کننده های پنجره، تنظیم کننده های صندلی، درایوهای درب عقب و غیره را نیز کنترل می کند. این شش آزمایش را در یک ایستگاه ادغام می کند و باعث صرفه جویی در فضای کف و نیروی کار می شود. محفظه بی صدا به این معنی است که شما به یک اتاق آرام خاص نیاز ندارید. تعویض ابزار با پین های مکان یابی استاندارد سریع است. دارای پرده های نور ایمنی، حفاظت از اضافه بار و اجزای استاندارد برای نگهداری آسان است. این توسط تامین کنندگان Tier-1 برای خطوط مونتاژ نیمه خودکار یا تمام خودکار استفاده می شود.
پارامترهای فنی (تستر محرک)
|
پارامتر |
مشخصات |
|
موارد تست |
نشت، NVH، گشتاور/نیرو، الکتریکی، سکته مغزی، مونتاژ |
|
دقت نشت |
0.1 Pa |
|
تست نویز |
محفظه بی صدا محصور با سنسورهای آکوستیک |
|
سنسور گشتاور |
سروو با سنسورهای گشتاور و جابجایی با دقت بالا |
|
برقی |
ولتاژ، جریان، هال، CAN/LIN |
|
زمان چرخه |
کمتر یا مساوی 60 ثانیه است |
|
تغییر |
تغییر دستور غذا + ابزار تغییر سریع |
|
داده ها |
MES آماده، صادرات CSV، اتصال SN |
|
ایمنی |
پرده نور، توقف اضطراری، حفاظت از اضافه بار |
|
سفارشی سازی |
سفارشی سازی کامل غیر استاندارد در دسترس است |
Ⅱ. کنترلر الکترونیکی تستر EOL
تست عملکرد کامل خودکار برای PCB ها و ماژول های کنترل
این تستر برای کنترل‌کننده‌های الکترونیکی مانند واحدهای اطلاعات سرگرمی، ماژول‌های HVAC، ECU صندلی‌ها و PCB داخلی طراحی شده است. تمام تست های مورد نیاز را به صورت خودکار انجام می دهد - تداوم اتصال، ولتاژ/جریان، ارتباط CAN/LIN، عملکردهای سخت افزاری و تعامل سیستم. این محصول از پین های کاوشگر با دقت بالا و طراحی دو ایستگاه استفاده می کند. دو واحد را به طور همزمان آزمایش می کند و با چرخه تولید 70 ثانیه مطابقت دارد. با یک ربات 6 محوره برای بارگیری و تخلیه کار می کند و قطعات خوب و بد را به طور خودکار مرتب می کند.
کارایی دو ایستگاه و مرتب‌سازی ربات
فیکسچر دو ایستگاه به شما امکان می دهد دو کنترلر را به صورت موازی آزمایش کنید. این به طور قابل توجهی زمان چرخه کلی را کاهش می دهد. ربات هر واحد را از نوار نقاله برمی‌دارد، آن را در فیکسچر آزمایشی قرار می‌دهد و پس از آزمایش، واحدهای خوب را به نوار نقاله بعدی و واحدهای بد را به یک منطقه بازسازی منتقل می‌کند. این عملیات تمام اتوماتیک نیازی به اپراتور ندارد. سیستم بازرسی نقص همچنین بارکدها و برچسب های RFID را می خواند تا هر نتیجه آزمایش را به شماره سریال محصول پیوند دهد. تمام داده ها به صورت محلی ذخیره شده و در زمان واقعی در MES آپلود می شوند.
دستور العمل های انعطاف پذیر و حفاظت ایمنی
این سیستم چندین برنامه آزمایشی را برای مدل های مختلف کنترلر ذخیره می کند. هنگامی که محصول را تغییر می دهید، به سادگی دستور العمل جدید را انتخاب کرده و وسیله را تعویض می کنید. پین ها و کانکتورهای کاوشگر قابل تنظیم هستند. ویژگی های ایمنی شامل پرده های نور، قفل سیلندر، حفاظت در برابر اضافه بار پروب و حفاظت در برابر اتصال کوتاه است. اگر قطعه به درستی قرار نگیرد، دستگاه شروع به کار نخواهد کرد و از آسیب دیدن PCB ها و کانکتورها جلوگیری می کند.
مزایا و کاربردها
این محصول همه کاره است - نه تنها برای کنترل‌کننده‌های مرکزی خودرو، بلکه برای ماژول‌های صوتی، واحدهای حافظه صندلی، پانل‌های تهویه مطبوع و سایر لوازم الکترونیکی داخلی مناسب است. این حتی می تواند لوازم الکترونیکی مصرفی یا بردهای کنترل صنعتی را اداره کند. طراحی دو ایستگاه باعث افزایش توان عملیاتی می شود. پین‌های کاوشگر دقت بالایی دارند و خطاهای اندازه‌گیری بسیار کمی دارند. تمام تصمیمات قبولی یا شکست توسط نرم افزار گرفته می شود و اشتباهات انسانی را از بین می برد. برای مدیریت هوشمند کارخانه مستقیماً به MES شما متصل می شود. تعمیر و نگهداری آسان است زیرا همه اجزاء قطعات استاندارد خارج از قفسه هستند. این سیستم برای آزمایش پایان خط در خطوط مونتاژ الکترونیکی با حجم بالا ایده آل است.
پارامترهای فنی (تستر کنترلر)
|
پارامتر |
مشخصات |
|
موارد تست |
پیوستگی، ولتاژ/جریان، CAN/LIN، عملکرد، تعامل |
|
ایستگاه های تست |
دو ایستگاه موازی |
|
کاوشگر |
پین های تماسی با دقت بالا |
|
بارگیری/تخلیه |
ربات 6 محوره با مرتب سازی خودکار |
|
زمان چرخه |
کمتر یا مساوی 70 ثانیه (دو واحد به طور همزمان) |
|
شناسایی |
اسکنر بارکد + RFID Reader |
|
داده ها |
بارگذاری MES، ذخیره‌سازی محلی، اتصال SN |
|
ایمنی |
پرده نور، قفل سیلندر، اضافه بار و حفاظت کوتاه |
|
تغییر |
انتخاب دستور غذا + تغییر سریع دستگاه |
|
سفارشی سازی |
سفارشی‌سازی کامل غیر استاندارد در دسترس است |
